Programming TPUs in JAX

Part 10 of How To Scale Your Model (Part 9: Profiling | Part 11: Conclusions)

JAX를 사용하여 TPU를 효율적으로 프로그래밍하는 방법! 이 섹션의 많은 부분은 여기에서 가져왔습니다. Google Colab에서 무료 TPU로 이 섹션의 코드 예제를 실행할 수 있습니다.

번역 안내: 원저자(Jacob Austin)의 허락을 받아 원문을 번역 중입니다.
해당 글의 1인칭은 원문 저자를 지칭합니다.
원문: How to Scale Your Model
번역: 신종훈

How Does Parallelism Work in JAX?

JAX는 다중 디바이스 프로그래밍에 대해 세 가지 학파를 지원합니다:

컴파일러가 운전대를 잡아라! XLA 컴파일러가 자동으로 배열을 분할하고 주어진 프로그램을 용이하게 하기 위해 어떤 통신을 추가할지 결정하게 합니다. 이를 통해 단일 디바이스에서 실행되는 프로그램을 아무런 변경 없이 수천 개의 칩에서 자동으로 실행할 수 있습니다.
JAX가 운전대를 잡아라! 자동 병렬화는 훌륭하지만 때때로 컴파일러가 엉뚱한 짓을 합니다. Explicit sharding은 평소처럼 단일 디바이스 코드를 작성하되, (컴파일러가 아닌) JAX가 샤딩 전파를 처리하게 합니다. 이는 사용자가 원하는 바가 불분명할 때 JAX가 설명을 요청할 수 있음을 의미합니다.
그냥 내가 의도한 대로 쓰게 해줘, 제기랄! 컴파일러는 좋지만 때로는 잘못된 일을 하여 의도하지 않은 통신을 추가합니다. 때로는 실행하려는 통신을 정확히 명시하고 싶을 때가 있습니다.

Mode	View?	Explicit sharding?	Explicit Collectives?
Auto	Global	❌	❌
Explicit	Global	✅	❌
Manual	Per-device	✅	✅

이에 맞춰 JAX는 각 모드에 대한 API를 제공합니다:

jax.jit (Auto 메시 축 사용)은 기존 JAX 함수를 가져와 샤딩된 입력으로 호출할 수 있게 해줍니다. 그러면 JAX는 프로그램을 자동으로 병렬화하는 XLA의 Shardy 컴파일러를 사용합니다. XLA는 기존 연산을 용이하게 하기 위해 필요할 때 통신(AllGather, ReduceScatter, AllReduce 등)을 자동으로 추가합니다. 완벽하지는 않지만, 일반적으로 코드 변경 없이 프로그램을 임의의 수의 칩으로 자동 확장하는 데 꽤 괜찮은 작업을 수행합니다.
Explicit 메시 축을 사용하는 jax.jit은 (1)과 비슷해 보이지만 XLA 대신 JAX가 샤딩 전파를 처리하게 합니다. 즉, 배열의 샤딩은 실제로 JAX 타입 시스템의 일부이며, JAX는 모호한 통신을 감지하면 오류를 발생시키고 사용자가 이를 해결하도록 합니다.
jax.shard_map은 더 수동적인 대응물입니다. 프로그램의 디바이스 로컬 뷰를 얻게 되며 원하는 모든 통신을 명시적으로 작성해야 합니다. 샤딩된 배열이 있고 각 디바이스에 전체를 원하나요? jax.lax.all_gather를 추가하세요. 디바이스 전체에 걸쳐 배열을 합산하고 싶나요? jax.lax.psum(AllReduce)을 추가하세요. 프로그래밍은 더 어렵지만 원하지 않는 일이 발생할 가능성은 훨씬 적습니다.

Auto sharding mode

jax.jit은 JAX 내부에서 두 가지 역할을 합니다. 이름에서 알 수 있듯이 Python 함수를 바이트코드(XLA/HLO/LLO를 통해)로 “just-in-time” 컴파일하여 더 빠르게 실행되도록 합니다. 그러나 입력이 샤딩되었거나 사용자가 in_sharding 또는 out_sharding을 지정한 경우, XLA가 여러 디바이스에 계산을 분산하고 필요에 따라 통신을 추가할 수도 있게 해줍니다. 예를 들어, 다음은 jax.jit을 사용하여 샤딩된 matmul을 작성하는 방법입니다:

import jax
import jax.numpy as jnp

# TPU v5e 4x2에서 실행 중. 하드웨어의 두 물리적 축에 이름을 할당합니다.
mesh = jax.make_mesh(axis_shapes=(4, 2), axis_names=('X', 'Y'))

# 이것은 JAX에게 모든 연산에 이 메시를 사용하도록 지시하므로 PartitionSpec P만 지정하면 됩니다.
jax.set_mesh(mesh)

# 디바이스에 걸쳐 샤딩된 행렬 W와 입력 활성화 In을 생성합니다.
In = jnp.zeros((8, 2048), dtype=jnp.bfloat16, device=jax.NamedSharding(mesh, jax.P('X', 'Y')))
W = jnp.zeros((2048, 8192), dtype=jnp.bfloat16, device=jax.NamedSharding(mesh, jax.P('Y', None)))

def matmul_square(In, W):
  return jnp.einsum('bd,df->bf', jnp.square(In), W)

# 여기서 샤딩된 matmul 함수를 명시적으로 컴파일할 수 있습니다.
# 이것은 필요한 모든 통신(예: matmul 후의 AllReduce)을 추가합니다.
jit_matmul = jax.jit(matmul_square, out_shardings=jax.P('X', None)).lower(In, W).compile()

out = jit_matmul(In, W)

이것은 어떤 샤딩으로든 자동으로 실행되며 계산을 디바이스에 분할합니다. 하지만 하드웨어 수준에서는 실제로 무슨 일이 일어나고 있을까요?

먼저 디바이스에 걸쳐 샤딩된 In과 W를 생성합니다우리가 이것을 어떻게 했는지 주목하세요. 이것은 특정 샤딩으로 배열을 생성하는 한 가지 방법입니다(즉, 생성 함수에 device 인수를 추가하여). 또 다른 방법은 `jnp.array(....)`로 정상적으로 배열을 생성한 다음 `jax.device_put(..., jax.P('x', 'y'))` 등을 수행하는 것입니다. 또 다른 방법은 원하는 배열을 생성하는 함수를 작성하고 원하는 `out_shardings`로 jit 컴파일하는 것입니다.. W는 축약 차원을 따라 2방향으로 샤딩되고, In은 4방향으로(축약 및 출력 차원 모두를 따라) 샤딩됩니다. 이는 W[D_Y, F] 및 In[B_X, D_Y] 샤딩에 해당하며, 일종의 모델 및 데이터 병렬 처리입니다.
이것을 로컬에서(즉, 한 디바이스에서) 실행한다면 matmul_square는 단순히 입력을 제곱하고 간단한 matmul을 수행할 것입니다. 그러나 out_shardings를 P('X', None)으로 지정했기 때문에 출력은 배치를 따라 샤딩되지만 모델 차원에 걸쳐 복제되며 계산하려면 AllReduce가 필요합니다.

이전 섹션의 표기법을 사용하면 이는 아마도 다음과 같은 작업을 수행할 것입니다.

Out[B_X, F] { U_Y } = In[B_X, D_Y] *_D W[D_Y, F]
Out[B_X, F] { U_Y } = In[B_X, D_Y] *_D W[D_Y, F]
Out[B_X, F] = AllReduce(Out[B_X, F] { U_Y })

jax.jit은 우리를 위해 이것을 자동으로 추가합니다! jit_matmul.as_text()로 HLO를 실제로 출력하여 다음 HLO를 볼 수 있습니다(대폭 축약됨):

# 이 fusion은 샤딩된 입력과 행렬의 실제 matmul입니다
%fusion = bf16[2,8192]{1,0:T(4,128)(2,1)S(1)} fusion(bf16[2,1024]{1,0:T(4,128)(2,1)} %param, bf16[8192,1024]{1,0:T(8,128)(2,1)S(1)} %copy-done)

# 우리는 디바이스 전반에 걸쳐 부분 합산된 결과를 reduce합니다
ROOT %AllReduce = bf16[2,8192]{1,0:T(4,128)(2,1)} AllReduce(bf16[2,8192]{1,0:T(4,128)(2,1)S(1)} %fusion)

위에서 matmul (fusion)과 AllReduce를 볼 수 있습니다. 모양에 특히 주의하세요. bf16[2, 1024]는 활성화의 로컬 뷰입니다. batch_size=8이 4개의 디바이스에 걸쳐 분할되고 d_model=2048도 2방향으로 분할되기 때문입니다.

이것은 꽤 마법 같습니다! 프로그램이 아무리 복잡하더라도 Shardy와 jit은 모든 중간 활성화에 대한 샤딩을 찾고 필요에 따라 통신을 추가하려고 시도합니다. 그렇긴 하지만 Shardy에도 결함이 있습니다. 실수를 할 수 있습니다. 때때로 프로파일을 보면 뭔가 잘못되었다는 것을 알게 될 것입니다. 거대한 AllGather가 필요하지 않은데도 프로파일의 80%를 차지합니다. 이런 일이 발생하면 jax.lax.with_sharding_constraint로 중간 텐서에 명시적으로 주석을 달아 컴파일러를 수정하려고 시도할 수 있습니다. 예를 들어 두 개의 matmul을 사용하여 중간 활성화가 y 차원을 따라 샤딩되도록 강제할 수 있습니다(이것이 좋은 생각이라는 것은 아님):

import jax
import jax.numpy as jnp

mesh = jax.make_mesh((4, 2), ('X', 'Y'))

def matmul(x, Win, Wout):
  hidden = jnp.einsum('bd,df->bf', x, Win)
  hidden = jax.lax.with_sharding_constraint(hidden, jax.P('x', 'y'))
  hidden = jax.lax.with_sharding_constraint(hidden, jax.P('x', 'y'))
  return jnp.einsum('bf,df->bd', hidden, Wout)

이것은 jax.lax.with_sharding_constraint를 통해 중간 샤딩을 제어하는 자동 분할 세계에서 JAX 병렬 프로그래밍의 약 60%를 차지합니다. 하지만 “컴파일러 간지럽히기(compiler tickling)”는 유명하게도 재미있는 프로그래밍 모델이 아닙니다. 모든 중간 변수에 주석을 달아도 여전히 올바른 결과를 얻을 수 있을지 알 수 없습니다. 대신 JAX 자체가 샤딩 전파를 처리하고 제어할 수 있다면 어떨까요?

Explicit sharding mode

Explicit sharding (또는 “sharding in types”)은 자동 샤딩과 매우 유사해 보이지만 샤딩 전파가 JAX 수준에서 발생합니다! 각 JAX 연산에는 op 인수의 샤딩을 가져와 op 결과에 대한 샤딩을 생성하는 샤딩 규칙이 있습니다. jax.typeof를 사용하여 결과 샤딩을 볼 수 있습니다:

import jax
import jax.numpy as jnp
import jax.sharding as shd

# TPU v5e 2x2에서 실행 중. 하드웨어의 두 물리적 축에 이름을 할당합니다.
mesh = jax.make_mesh(axis_shapes=(2, 2), axis_names=('X', 'Y'),
                     axis_types=(shd.AxisType.Explicit, shd.AxisType.Explicit))

# 이것은 JAX에게 모든 연산에 이 메시를 사용하도록 지시하므로 PartitionSpec P만 지정하면 됩니다.
jax.set_mesh(mesh)

x = jax.device_put(np.arange(16).reshape(8, 2), jax.P('X', 'Y'))

@jax.jit
def f(x):
  print(jax.typeof(x))  # bfloat16[8@X,2@Y]
  out = x * 2
  print(jax.typeof(out))  # bfloat16[8@X,2@Y]
  return out

f(x)

보시다시피 JAX는 입력(x)에서 출력(x)으로 샤딩을 전파했으며, 이는 jax.typeof를 통해 trace-time에 검사할 수 있습니다. 대부분의 연산의 경우 합리적인 선택이 하나뿐이기 때문에(예: elementwise op은 동일한 샤딩을 유지함) 이러한 규칙은 간단하고 분명합니다. 그러나 일부 연산의 경우 결과를 샤딩하는 방법이 모호하여 JAX가 trace-time 오류를 발생시키고 프로그래머에게 out_sharding 인수를 명시적으로 제공하도록 요청합니다(예: jnp.einsum, jnp.reshape 등). 충돌이 있는 또 다른 예를 보겠습니다:

# 디바이스에 걸쳐 샤딩된 행렬 W와 입력 활성화 In을 생성합니다.
In = jnp.zeros((8, 2048), dtype=jnp.bfloat16, out_sharding=jax.P('X', 'Y'))
W = jnp.zeros((2048, 8192), dtype=jnp.bfloat16, out_sharding=jax.P('Y', None))

@jax.jit
def matmul_square(In, W):
  print(jax.typeof(In))  # bfloat16[8@X, 2048@Y]
  print(jax.typeof(W))  # bfloat16[2048@Y, 8192]
  return jnp.einsum('bd,df->bf', jnp.square(In), W)

matmul_square(In, W)  # 이것은 오류를 발생시킵니다

이 코드는 Contracting dimensions are sharded and it is ambiguous how the output should be sharded. Please specify the output sharding via the out_sharding parameter. Got lhs_contracting_spec=('Y',) and rhs_contracting_spec=('Y',) 오류를 발생시킵니다.

이는 einsum의 출력이 어떻게 샤딩되어야 하는지 모호하기 때문에 아주 좋습니다. 출력 샤딩은 다음과 같을 수 있습니다:

reduce-scatter를 유도할 P(‘X’, ‘Y’) 또는
all-reduce를 유도할 P(‘X’, None)

Auto 모드와 달리 explicit 모드는 모호한 통신을 감지하면 오류를 발생시키고 사용자가 해결하도록 요구합니다. 따라서 여기서는 다음과 같이 할 수 있습니다:

@jax.jit
def matmul_square(In, W):
  return jnp.einsum('bd,df->bf', jnp.square(In), W, out_sharding=jax.P('X', 'Y'))

out = matmul_square(In, W)
print(jax.typeof(out))  # bfloat16[8@X,8192@Y]

Auto 모드와 Explicit 모드는 jax.sharding.auto_axes 및 jax.sharding.explicit_axes API를 통해 구성할 수 있습니다. 자세한 내용은 이 문서를 읽어보세요.

shard_map: explicit parallelism control over a program

Shardy가 “컴파일러가 운전대를 잡아라” 모드라면, jax shard_map은 모든 것을 여러분의 손에 맡깁니다. jax.jit에서처럼 입력의 샤딩을 지정하지만, 모든 통신을 명시적으로 작성합니다. jax.jit이 프로그램에 대한 글로벌 교차 디바이스 뷰를 남기는 반면, shard_map은 로컬 디바이스별 뷰를 제공합니다.

예를 들어 보겠습니다. 이 함수가 무엇을 하는지 추론해 보세요:메시를 에뮬레이트하여 colab에서 직접 실행해보고 싶다면 `import jax; jax.config.update('jax_num_cpu_devices', 8)` 셀을 사용하면 됩니다.

import jax
import jax.numpy as jnp
import jax.sharding as shd

mesh = jax.make_mesh((2, 4), ('x', 'y'), (shd.AxisType.Explicit, shd.AxisType.Explicit))
jax.set_mesh(mesh)
mesh = jax.make_mesh((2, 4), ('x', 'y'), (shd.AxisType.Explicit, shd.AxisType.Explicit))
jax.set_mesh(mesh)

x = jnp.arange(0, 512, dtype=jnp.int32, out_sharding=jax.P(('x', 'y')))

# 이 함수는 배열의 1/8에서 작동합니다.
@jax.shard_map(in_specs=jax.P(('x', 'y')), out_specs=jax.P())
def slice_and_average(x):
  assert x.shape == (512 // 8,)
  return jax.lax.pmean(x[:4], axis_name=('x', 'y'))

out = slice_and_average(x)
out = slice_and_average(x)
assert out.shape == (4,)

이것은 무엇을 합니까? slice_and_average는 배열의 1/8을 가진 각 TPU에서 실행되며, 여기서 처음 4개 요소를 슬라이스하여 전체 메시에 걸쳐 평균을 냅니다. 즉, 사실상 mean(x[:4], x[64:68], x[128:132], …)을 수행하고 있습니다. JAX에서 달리 표현하기 쉽지 않은 연산이기 때문에 꽤 멋집니다.

왜 jax.jit 대신 이것을 하나요? jax.jit을 사용했다면 slice_and_average는 배열의 글로벌 뷰(전체 [512,] 배열)를 보았을 것입니다. 우리는 이 불균일한 슬라이스를 잘라낸 다음 XLA가 올바르게 해석해야 할 평균을 수행해야 했을 것입니다. XLA가 잘못된 통신을 추가하거나 혼란스러워했을 수 있습니다. 여기서는 로컬 뷰를 보고 필요한 통신만 작성합니다.

Example [Collective Matmul]: 좀 더 현실적인 예를 들어, 활성화가 초기에 모델 샤딩된 모델 병렬 처리를 구현한다고 가정해 봅시다. 즉, A[B_X, D_Y] * W[D, F_Y] -> Out[B_X, F_Y]. 순진하게는 A를 먼저 AllGather한 다음 로컬 행렬 곱셈을 수행하여 이를 수행할 것입니다:

A[B_X, D] = AllGather_Y(A[B_X, D_Y])
A[B_X, D] = AllGather_Y(A[B_X, D_Y])
Out[B_X, F_Y] = A[B_X, D] *_D W[D, F_Y]

안타깝게도 이것은 통신과 계산을 중첩시킬 수 없기 때문에 나쁩니다. 이들을 중첩하는 것은 Wang et al. 2023에 설명된 “collective matmul”로 수행할 수 있습니다. 알고리즘은 기본적으로 다음과 같습니다:

각 Y 샤드에 대해, A의 로컬 청크와 W의 로컬 청크의 matmul을 수행하여 [B / X, F / Y] 모양의 결과를 생성합니다. 동시에 다음 청크를 로컬로 얻도록 A를 순열(permute)하고, matmul을 수행하고, 결과를 합산합니다.

jax.shard_map으로 아주 쉽게 구현할 수 있습니다:

import functools

import jax
import jax.numpy as jnp
import jax.sharding as shd
import numpy as np

# 이것은 TPU v5e-8 런타임에서 실행되도록 의도되었습니다. 이것을 얻을 수 없다면
# jax.config.update('jax_num_cpu_devices', 8)을 설정해 보세요.
#
mesh = jax.make_mesh(axis_shapes=(2, 4), axis_names=('X', 'Y'),
                     axis_types=(shd.AxisType.Explicit, shd.AxisType.Explicit))
jax.set_mesh(mesh)

B, D, F = 1024, 2048, 8192
A = jnp.arange(np.prod((B, D))).reshape((B, D))
W = jnp.arange(np.prod((D, F))).reshape((D, F))

A = jax.device_put(A, jax.P('X', 'Y'))
W = jax.device_put(W, jax.P(None, 'Y'))
A = jax.device_put(A, jax.P('X', 'Y'))
W = jax.device_put(W, jax.P(None, 'Y'))

@functools.partial(jax.jit, out_shardings=jax.P('X', 'Y'))
@functools.partial(jax.jit, out_shardings=jax.P('X', 'Y'))
def matmul(lhs, rhs):
  return lhs @ rhs

def collective_matmul_allgather_lhs_contracting(lhs, rhs):
  # lhs는 루프 피연산자이고; rhs는 로컬 피연산자입니다
  axis_size = jax.lax.axis_size('Y')  # 이 예제의 경우 axis_size = 4
  idx = jax.lax.axis_index('Y')

  chunk_size = lhs.shape[1]
  assert rhs.shape[0] % chunk_size == 0

  def f(i, carrys):
    accum, lhs = carrys
    rhs_chunk = jax.lax.dynamic_slice_in_dim(rhs, (idx + i) % axis_size * chunk_size, chunk_size)
    # 청크에 대한 Matmul
    update = lhs @ rhs_chunk
    # 왼쪽으로 순환 시프트
    lhs = jax.lax.ppermute(
        lhs,
        axis_name='Y',
        perm=[(j, (j - 1) % axis_size) for j in range(axis_size)]
    )
    return accum + update, lhs

  accum = jnp.zeros((lhs.shape[0], rhs.shape[1]), dtype=lhs.dtype)
  accum = jax.lax.pvary(accum, ('X', 'Y'))
  accum = jax.lax.pvary(accum, ('X', 'Y'))
  accum, lhs = jax.lax.fori_loop(0, axis_size - 1, f, (accum, lhs), unroll=True)

  # lhs를 발견한 상태로 두기 위해 최종 순열 후 마지막 청크 계산
  i = axis_size - 1
  rhs_chunk = jax.lax.dynamic_slice_in_dim(rhs, (idx + i) % axis_size * chunk_size, chunk_size)
  update = lhs @ rhs_chunk
  return accum + update

jit_sharded_f = jax.jit(jax.shard_map(
  collective_matmul_allgather_lhs_contracting,
  in_specs=(jax.P('X', 'Y'), jax.P(None, 'Y')), out_specs=jax.P('X', 'Y')))
jit_sharded_f = jax.jit(jax.shard_map(
  collective_matmul_allgather_lhs_contracting,
  in_specs=(jax.P('X', 'Y'), jax.P(None, 'Y')), out_specs=jax.P('X', 'Y')))

shmapped_out = jit_sharded_f(A, W)
expected_out = matmul(A, W)

np.testing.assert_array_equal(shmapped_out, expected_out)

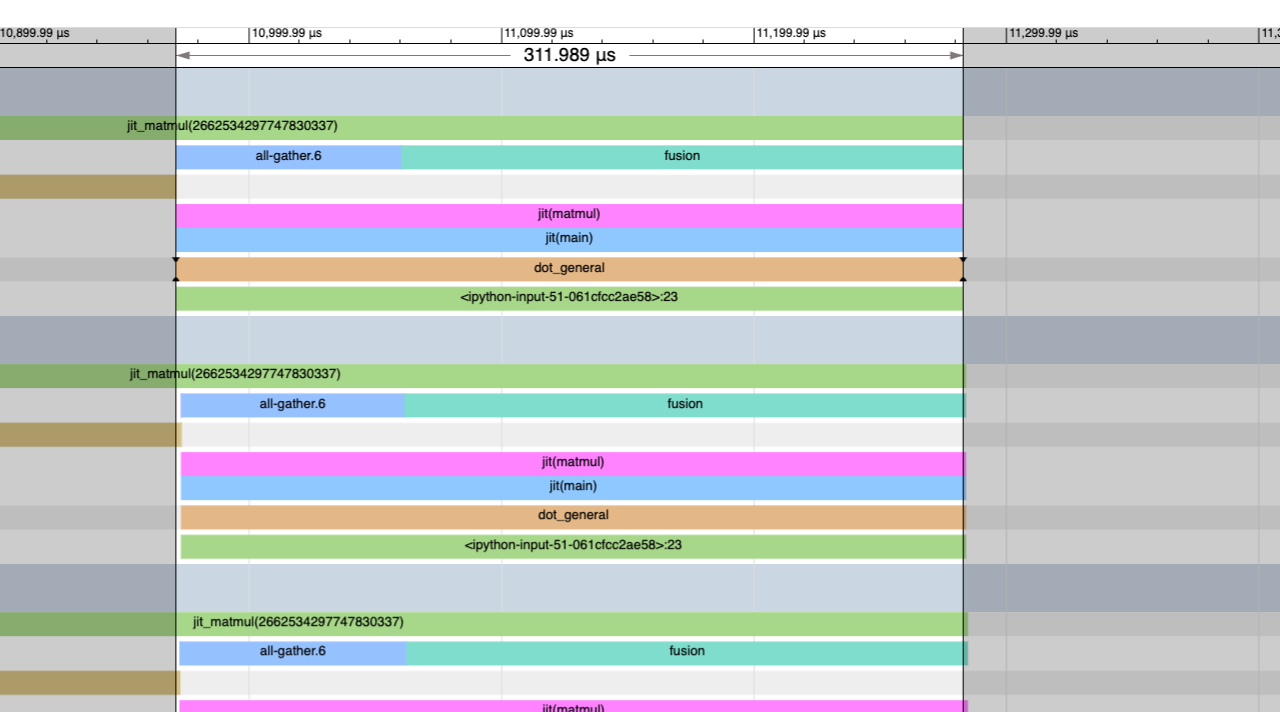

이것은 꽤 깔끔합니다! 이것을 벤치마크해 보면 또한 훨씬 빠르다는 것을 알 수 있습니다! 여기 시작 부분에 큰 차단 AllGather가 있어 311us가 걸리는 기본 jit matmul의 프로파일이 있습니다:

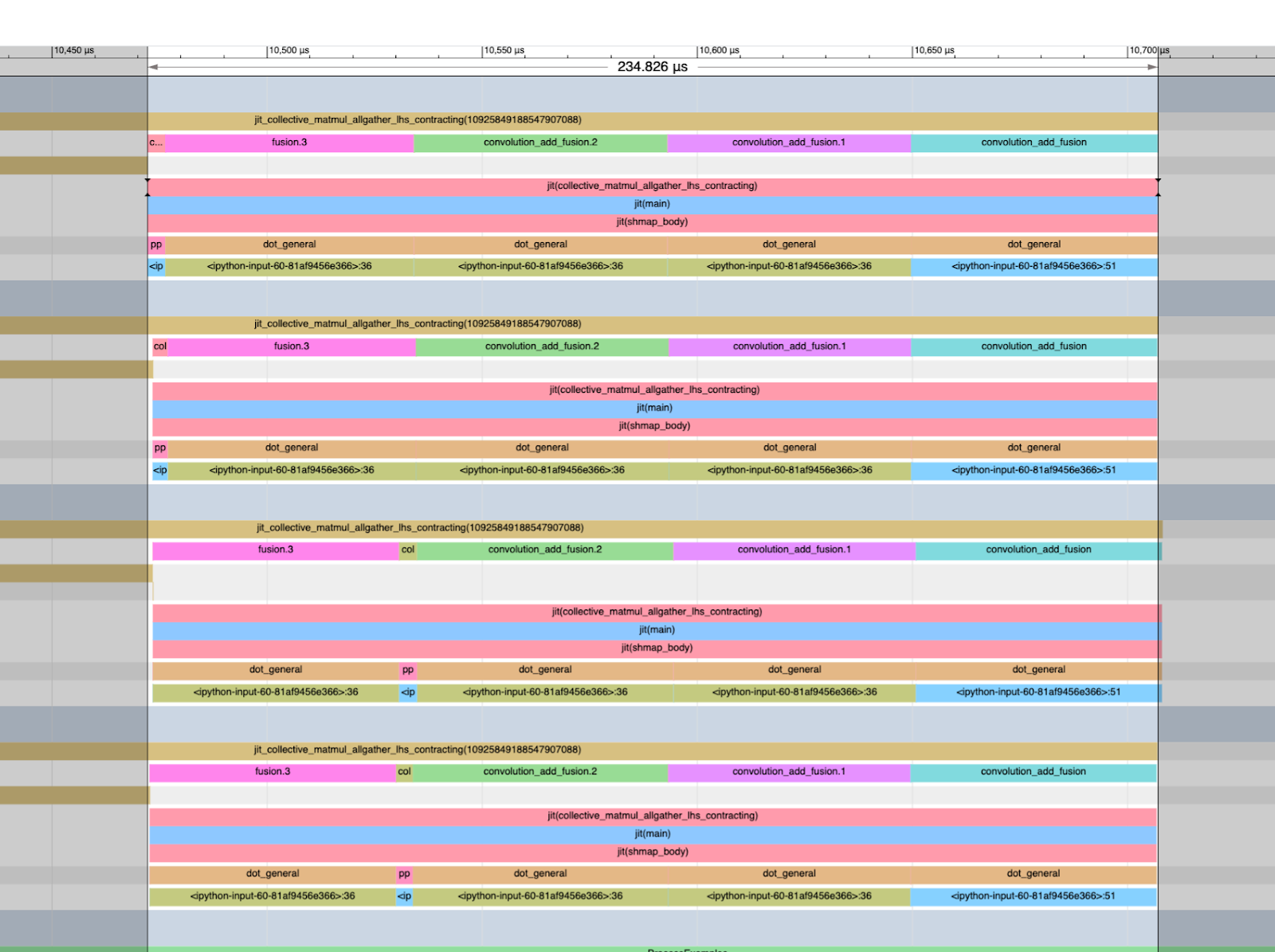

그리고 여기 244us가 걸리는 위의 버전이 있습니다. 프로파일에 AllGather가 없는 것을 볼 수 있습니다. 모두 유용한 작업입니다! FLOPs 활용률도 훨씬 높습니다.

또한 축약 차원에 샤딩이 없는 matmul 시간이 224us이므로 여기서 샤딩되지 않은 기준선에 놀랍게 가깝다는 점에 주목할 가치가 있습니다. 이것은 TPU 활용률을 개선하기 위해 수행하게 될 성능 엔지니어링 종류의 좋은 예입니다. 더 많은 shard_map 예제를 보려면 이 노트가 훌륭합니다.

이제 jax.jit 또는 shard_map을 사용하여 구현해 볼 수 있는 유용한 연습 문제 몇 가지를 소개합니다!

Worked Problems

다음은 무작위 JAX 관련 문제입니다. 나중에 더 추가할 예정입니다. 이 모든 것을 위해서는 Colab에 일정 수의 TPU가 필요합니다. TPUv2-8이 있는 공개 Colab을 사용할 수 있습니다. 지금부터는 N개의 디바이스를 사용할 수 있다고 가정합니다.

Problem 1: A가 X * Y = N인 float32[S_X, D_Y] 형태의 활성화 배열이라고 합시다. 다음을 수행하세요:

각 (X, Y) 샤드 내에서 평균을 계산하는 JAX 함수를 작성하세요. 즉, arr[i, j]가 샤드 (i, j)에 대한 평균인 [X, Y] 크기의 배열을 반환합니다. jax.jit과 shard_map 모두로 이 작업을 수행하세요. 각각 프로파일링하여 얼마나 걸렸는지 확인하세요. 통신이 추가되었나요? 힌트: 없어야 하지만 때때로 XLA가 어쨌든 추가합니다.
각 샤드 X 내에서 일부 shift에 대해 roll(x, shift, axis=0) - x를 반환하는 JAX 함수를 작성하세요. jax.jit으로 이것을 하라고 할 만큼 가학적이지 않으니 그냥 shard_map으로 하세요.

답을 보려면 여기를 클릭하세요.

Part 1: 파트 1에 대한 해결책은 다음과 같습니다. jax.jit 솔루션을 위해 수행해야 하는 꽤 복잡한 reshape에 유의하세요.

import numpy as np

import jax
import jax.numpy as jnp

mesh = jax.make_mesh((4, 2), ('X','Y'))

average_shmap = jax.shard_map(
    lambda x: x.mean(keepdims=True),
    mesh=mesh,
    in_specs=jax.P('X','Y'), out_specs=jax.P('X','Y')
average_shmap = jax.shard_map(
    lambda x: x.mean(keepdims=True),
    mesh=mesh,
    in_specs=jax.P('X','Y'), out_specs=jax.P('X','Y')
)

def average(x):
  X, Y = mesh.axis_sizes
  return x.reshape(X, x.shape[0] // X, Y, x.shape[1] // Y).mean(axis=(1, 3))

average_jit = jax.jit(average, out_shardings=jax.NamedSharding(mesh, jax.P('X','Y')))
average_jit = jax.jit(average, out_shardings=jax.NamedSharding(mesh, jax.P('X','Y')))

x = jnp.arange(8 * 64 * 8, dtype=jnp.int32).reshape(8 * 64, 8)
x = jax.device_put(x, jax.NamedSharding(mesh, jax.P('X','Y')))
x = jax.device_put(x, jax.NamedSharding(mesh, jax.P('X','Y')))

y1 = average_shmap(x)
y2 = average_jit(x)

np.testing.assert_array_equal(y1, y2)

Part 2: 파트 2에 대한 유사한 해결책은 다음과 같습니다.

import numpy as np

import jax
import jax.numpy as jnp

import functools

P = jax.sharding.PartitionSpec

mesh = jax.make_mesh((4, 2), ('X','Y'))

def shift_shmap(x, shift: int):
  shmapped = jax.shard_map(
      lambda x: jnp.roll(x, shift, axis=0),
      mesh=mesh,
      in_specs=jax.P('X','Y'), out_specs=jax.P('X','Y')
  shmapped = jax.shard_map(
      lambda x: jnp.roll(x, shift, axis=0),
      mesh=mesh,
      in_specs=jax.P('X','Y'), out_specs=jax.P('X','Y')
  )
  return shmapped(x)

@functools.partial(jax.jit, static_argnames=['shift'], out_shardings=jax.NamedSharding(mesh, jax.P('X','Y')))
@functools.partial(jax.jit, static_argnames=['shift'], out_shardings=jax.NamedSharding(mesh, jax.P('X','Y')))
def shift_jit(x, shift: int):
  X, Y = mesh.axis_sizes
  reshaped = x.reshape(X, x.shape[0] // X, -1)
  return jnp.roll(reshaped, shift, axis=1).reshape(x.shape[0], x.shape[1])

x = jnp.arange(8 * 64 * 8, dtype=jnp.int32).reshape(8 * 64, 8)
x = jax.device_put(x, jax.NamedSharding(mesh, jax.P('X','Y')))
x = jax.device_put(x, jax.NamedSharding(mesh, jax.P('X','Y')))

y1 = shift_shmap(x, 5)
y2 = shift_jit(x, 5)

np.testing.assert_array_equal(y1, y2)

Problem 2: 여기서는 기본 “mixture of experts” 모델을 함께 만들어 보겠습니다. W: float32[E_X, D, F]를 E개의 “expert” 행렬 세트라고 합시다. A: float32[S_X, D] (우리의 활성화)와 B: int32[S_X]를 “라우팅 할당” 세트라고 합시다. 여기서 B[i]는 해당 활성화를 처리할 행렬을 알려주는 [0, E) 범위의 정수입니다. Out[i] = W[B[i]] @ A[i]를 반환하는 JAX 함수를 작성하고 싶습니다.

샤딩을 완전히 무시하는 것으로 시작합시다. 이 텐서들을 모두 한 디바이스에 맞을 만큼 작게 만드세요. 이 함수의 로컬 구현을 작성하세요. [S, D, F] 형태의 배열을 구체화하지 마세요! 힌트: 마스킹에 주의하면서 토큰을 [E, S, D] 형태의 새 버퍼로 정렬해 보세요 (왜 두 번째 차원의 크기가 S여야 할까요?).
위의 메서드를 그냥 jax.jit하면 어떤 일이 일어날 것입니다. 이것을 프로파일링하고 어떤 통신을 하기로 결정했는지 확인하세요. 얼마나 걸리나요?
위에서 눈치챘을 한 가지 문제는 전체 활성화 세트 A를 로컬로 gather할 가능성이 높다는 것입니다. 즉, AllGather_X([S_X, D]). 이는 통신 면에서 비쌀 뿐만 아니라 전체 활성화 세트를 로컬에 맞출 수 없다면 메모리 면에서도 엄청나게 비쌉니다. shard_map과 명시적 통신을 사용하여 위를 구현하세요.
1. 첫 번째 패스의 경우 jax.lax.all_gather를 사용하고 (a)처럼 재정렬하는 것이 가장 쉬울 수 있습니다.
2. 두 번째 패스의 경우 [E, S, D] 크기의 배열을 구체화하지 않도록 해보세요. 즉, jax.lax.while_loop 내부에서 jax.lax.all_to_all을 사용하여 울퉁불퉁한(ragged) 방식으로 계산을 수행해 보세요. 이렇게 하면 전체 활성화를 구체화하고 패딩에 컴퓨팅을 낭비하는 것을 피할 수 있습니다. 원래 구현보다 얼마나 빠른가요?
대부분의 MoE는 여러 (k) 전문가에게 라우팅한 다음 결과를 평균화합니다. 이것을 구현하기 위해 위를 리팩터링하세요. 이 경우 k개의 전문가에게 라우팅하기 위해 B: int32[S, k]라고 합시다.

답을 보려면 여기를 클릭하세요 (일부).

1/2. 파트 (1)의 경우 많은 선택지가 있습니다. 다음은 마스킹을 사용하여 전문가를 반복하는 한 가지 옵션입니다.

def moe_local(W: jnp.ndarray, A: jnp.ndarray, B: jnp.ndarray) -> jnp.ndarray:
    S, _ = A.shape
    E, _, F = W.shape

    def expert_forward(carry, e):
        output = carry  # [S, F]
        mask = (B == e)[:, None]  # [S, 1]
        expert_result = A @ W[e]  # [S, F] - this expert's transform of ALL tokens
        output = output + expert_result * mask  # Only keep results for assigned tokens
        return output, None

    output = jnp.zeros((S, F))
    output, _ = lax.scan(expert_forward, output, jnp.arange(E))

    return output

jax.lax.ragged_dot을 사용할 수도 있는데, 이는 비슷하지만 더 효율적으로 수행합니다.

여기서는 의사 코드만 스케치하겠습니다(깔끔한 솔루션이 있다면 자유롭게 추가해 주세요):

chunk_size = 128
def matmul(W, x, B):
  i = 0
  x = # sort x according to assignments
  while (chunk := x[i:i+chunk_size].any()):
     chunk = all_to_all(chunk)
     out = matmul_local(W, chunk)
  return concat(out)

기본 아이디어는 배열의 청크를 반복하고, 정렬하고 all_to_all을 수행한 다음, 로컬 FLOPs를 수행하는 것입니다.

Problem 3: 위의 collective matmul 예제는 실제 LLM에 매우 관련이 있습니다. 전체 Transformer 스택을 수행하도록 예제를 조정해 봅시다.

연습 삼아 AllReduce collective matmul, 즉 A[B_X, D_Y] *_D W[D_Y, F] -> Out[B_X, F]를 구현하는 것부터 시작해 봅시다. 출력은 복제되지 않는다는 점에 유의하세요. 순진한 알고리즘은 위에서 논의되었으며, 기본적으로 로컬 matmul 다음에 AllReduce가 옵니다. 이 작업의 통신 중첩 “collective” 버전을 만들어 보세요. 힌트: 출력 차원에 대해 타일링하고 jax.lax.psum(일명 AllReduce)을 자유롭게 사용하세요. 참고: XLA가 이를 처리하는 방식 때문에 실제로는 기준선보다 빠르지 않을 수 있습니다.
위의 AllReduce collective matmul에 대한 보완은 Tmp[B_X, F_Y] *_F W2[F_Y, D] -> Out[B_X, D_Y]와 같은 ReduceScatter collective matmul입니다. 이는 Transformer의 down-projection 행렬에서 발생합니다. JAX에서 이의 collective, 중첩 버전을 구현하세요. 필요한 최소한의 데이터만 전달하도록 주의하세요. 힌트: 누적할 때 결과를 순열(permute)해 보세요.
이 두 가지를 합쳐서 In[B_X, D_Y] *_D W_in[D, F_Y] *_F W_out[F_Y, D] -> Out[B_X, D_Y]를 중첩된 통신으로 수행하는 엔드투엔드 Transformer 블록을 만드세요.이전과 마찬가지로, 여기서는 생략한 비선형성 때문에 $W_{in} \cdot W_{out}$을 먼저 수행할 수 없습니다. jax.jit 구현보다 얼마나 빠른가요?

Problem 4: 위에서 구현된 모든 collective matmul은 단방향입니다. 즉, 한 방향으로만 순열합니다. collective AllReduce matmul과 collective ReduceScatter matmul을 양방향 통신을 사용하도록 다시 작성하세요. 이것들은 얼마나 더 빠른가요?

파트 10은 여기까지입니다. 기본적으로 이게 전부입니다! 최종 결론과 추가 자료를 보려면 여기를 클릭하세요.

Miscellaneous

^*Work done at Google DeepMind, now at MatX.

Citation

For attribution in academic contexts, please cite this work as:

    Austin et al., "How to Scale Your Model", Google DeepMind, online, 2025.

or as a BibTeX entry:

    @article{scaling-book,
      title = {How to Scale Your Model},
      author = {Austin, Jacob and Douglas, Sholto and Frostig, Roy and Levskaya, Anselm and Chen, Charlie and Vikram, Sharad
      and Lebron, Federico and Choy, Peter and Ramasesh, Vinay and Webson, Albert and Pope, Reiner},
      publisher = {Google DeepMind},
      howpublished = {Online},
      note = {Retrieved from https://jax-ml.github.io/scaling-book/},
      year = {2025}
    }
